Pinion Cutter (Dao phay lăn răng kiểu trục) – DTR

Hãng sản xuất: DTR
Xuất xứ: Hàn Quốc
Bảo hành: 3 tháng

Yêu cầu báo giá

Giá (chưa bao gồm VAT):

Liên hệ

Giá (đã bao gồm VAT):

Liên hệ

Có sẵn: cái

Tham khảo dịch vụ Sửa chữa

Gọi để có giá tốt

TP. Hà Nội: 0984 521 999

Thông tin chi tiết
Brand

Pinion Cutter (Dao phay lăn răng kiểu trục) – DTR

Disk Type Pinion

Pinion Cutter là dao phay răng dạng trục, với bề mặt dao có dạng hình răng. Dao được lắp trên máy phay răng (Gear Shaper) cùng với phôi, giữ mối tương quan cố định giữa dao và phôi, thực hiện chuyển động quay kết hợp với chuyển động tịnh tiến qua lại để gia công tạo hình bánh răng → công nghệ gia công chép hình (Generating Cutter).

Ứng dụng & Nguyên lý gia công

1️⃣ Gia công bánh răng ngoài & bánh răng bậc → Phương pháp EPY-CYCLOID
2️⃣ Gia công bánh răng trong (Internal Gear) → Phương pháp HYPER-CYCLOID

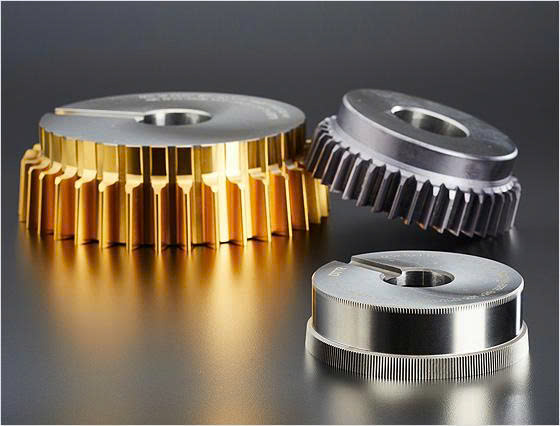

Phân loại dao

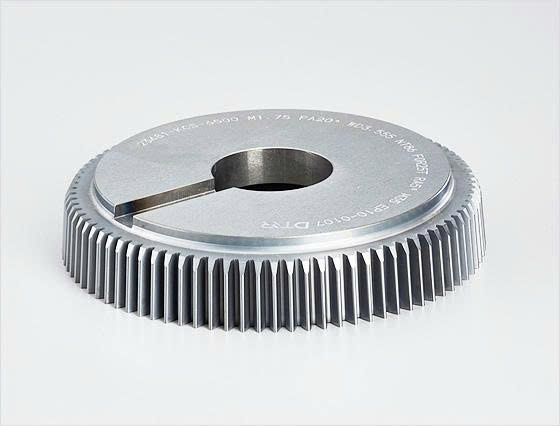

DISK TYPE (Kiểu đĩa)
BELL TYPE (Kiểu chuông)

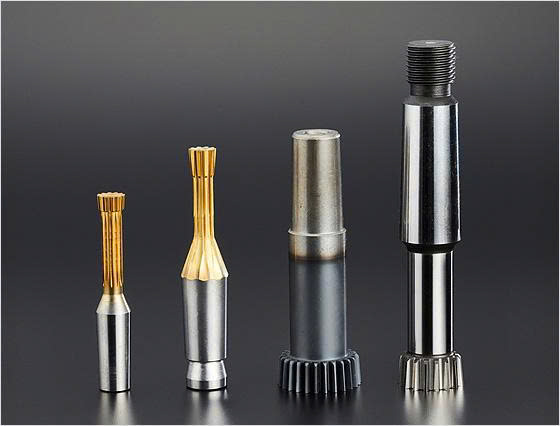

SHANK TYPE (Kiểu chuôi)
▸ MT #2 (loại 25), MT #3 (loại 38), MT #4

Các yếu tố cần lưu ý khi chọn dao

Đường kính trong (Bore): Thường sử dụng bàn gá tiêu chuẩn (19.05 / 31.742 / 44.45mm, sai số ≤ 0.004mm)
Chiều dài tổng thể: Sử dụng tiêu chuẩn thông dụng.
Modul: Thiết kế phù hợp với modul bánh răng cần gia công.
Góc áp lực: Phải giống với góc áp lực của bánh răng cần gia công.
H.A (Góc xoắn): Phải khớp với góc dẫn hướng (lead angle) của bánh răng.
Số lưỡi cắt: Đặc biệt với dao gia công bánh răng trong, phải lựa chọn số lưỡi hợp lý để tránh các hiện tượng can nhiễu hình học (Involute, Trimming, Undercut, Trochoid interference).
▸ Chỉ cần xử lý được hiện tượng Trimming → các vấn đề can nhiễu khác sẽ được giải quyết.

DISK TYPE – Thông số kỹ thuật cơ bản

Góc côn: Thường sử dụng côn tiêu chuẩn Morse Taper #2, #3, #4
Độ chính xác: Thường dùng cấp DIN A (bánh răng đạt tiêu chuẩn JIS cấp 4~5).
Vật liệu:
▸ Thông thường: Thép gió SKH55
▸ Trường hợp yêu cầu tốc độ cao hoặc độ cứng cao: Sử dụng thép bột ASP30 hoặc tương đương.

✅ Tóm tắt công dụng Pinion Cutter

Loại dao	Ứng dụng	Ưu điểm
Pinion Cutter	Gia công bánh răng ngoài/bánh răng trong	Gia công chính xác, hiệu quả cao
DISK / BELL / SHANK	Phù hợp với nhiều loại máy & phương pháp gá kẹp	Linh hoạt tùy chọn theo yêu cầu gia công
Chất liệu SKH55/ASP30	Gia công tốc độ cao, bánh răng cứng	Độ bền cao, ổn định khi gia công

Liên hệ hotline: 0984 521 999 để được tư vấn lựa chọn sản phẩm phù hợp
