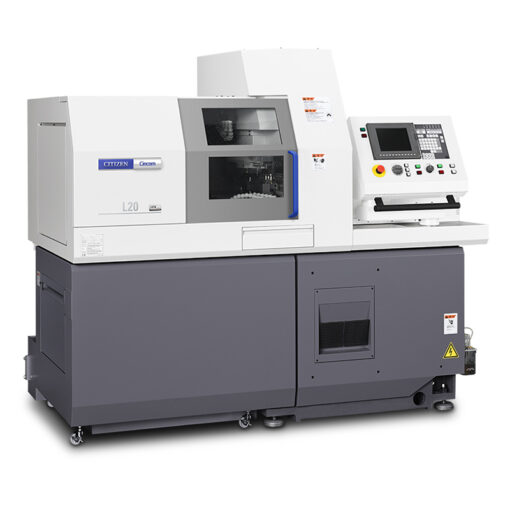

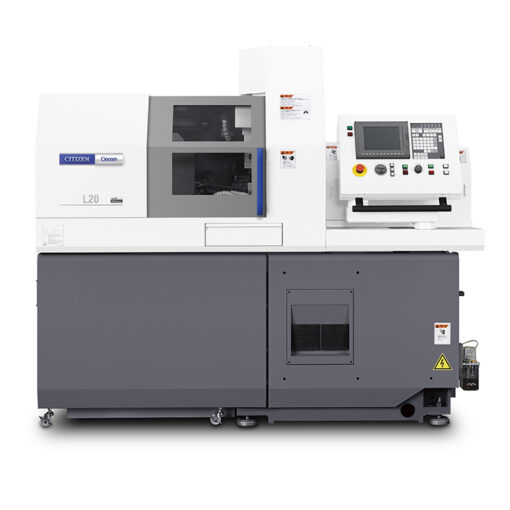

Máy tiện Citizen Cincom L20 VIII / IX / X / XII là loại máy gia công phù hợp với nhiều nhu cầu và mục đích khác nhau.
Dòng sản phẩm này có 4 kiểu máy từ máy 5 hệ trục đến máy cao cấp được trang bị trục B và trục bệ dao Y đối diện. Máy tiện Citizen Cintom có thể tùy chọn lắp thêm bộ gắn trục B được trang bị thiết bị ATC (tự động thay dao). Máy cho phép gia công các loại linh kiện phức tạp, đòi hỏi tính chính xác cao.
| 型式 | L20VII | L20VIII | L20IX | L20X | L20XII | |
| 最大加工径 | ø20mm（ø25mmOP） | |||||
|
最大加工長
|
GB機 | 200mm/1チャック | ||||
| GBL機 | 50mm | ワーク径×2.5mm/1 | ||||
| 正面最大穴あけ径 | ø10mm | |||||
| 正面最大ネジ立径（タップ・ダイス） | M8 | |||||
| 正面貫通穴径 | ø26mm | |||||
| 主軸回転数 | Max.10,000min-1 | |||||
| くし刃回転工具最大穴あけ径 | ø8mm | |||||
| くし刃回転工具最大ネジ立径 | M6 | |||||
| くし刃回転工具回転数 | Max.6,000min-1 | |||||
| 対向刃物台回転工具最大穴あけ径 注1 | － | ø5mm（OP） | ||||
| 対向刃物台回転工具最大ネジ立径 注1 | － | M4（OP） | ||||
| 対向刃物台回転工具回転数 注1 | － | Max.7,500min-1（OP） | ||||
| 背面刃物台回転工具最大穴あけ径 注2 | ø5mm（OP） | ø5mm | ||||
| 背面刃物台回転工具最大ネジ立径 注2 | M4（OP） | M4 | ||||
| 背面刃物台回転工具回転数 注2 | Max.7,500min-1（OP） | Max.7,500min-1 | ||||
| 背面主軸最大チャック径 | ø20mm（ø25mm OP） | |||||
| 背面主軸最大ワーク出量 | 30mm | |||||
| 背面加工最大穴あけ径 | ø8mm | |||||
| 背面主軸最大ネジ立径 | M6 | |||||
| 背面主軸回転数 | Max.8,000min-1 | |||||
| ツール取付数 | Max.32本 | Max.37本 | Max.33本 | Max.44本 | Max.40本 | |
| バイト本数 | 6 | 5 | ||||
|
ツールサイズ
|
バイト | □12mm（□13mm、□16mm） | ||||
| スリーブ | ø25mm（GDS107,210）ø19.05mm | |||||
|
早送り速度
|
全軸（Y2軸以外） | 32m/min | ||||
| Y2軸 | － | 8m/min | ||||
|
電動機
|
主軸ドライブ用 | 2.2/3.7kW | ||||
| くし刃工具主軸ドライブ用 | 1.0kW | |||||
| 背面刃物台回転工具ドライブ用 注2 | 0.75kW（OP） | 0.75kW | ||||
| 対向刃物台回転工具ドライブ用 注1 | － | 0.75kW（OP） | ||||
| 背面主軸ドライブ用 | 0.75／1.5kW | |||||
| 切削油用 | 0.4kW | |||||
| 定格消費電力 | 7.3kVA | |||||
| センター高さ | 1,050mm | |||||
| 奥行き | 1,065mm | 1,220mm | ||||
| 質量 | 2,350kg | 2,400kg | ||||
注1： 対向回転工具関係は、VII、VIII、IX型は設定なし、X、XII型でオプション設定。
注2： 背面回転工具関係は、VII、VIII、IX型でオプション設定、X、XII型は標準。
■本仕様は変更の可能性がございます。詳細のご確認は お問い合わせページ よりご連絡くださいませ。
